ARCHLine.XP 2023 oferă suport pentru proiectarea BIM de la început până la sfârșit, de la proiectarea conceptuală până la crearea unui model 3D detaliat cu documentație completă.

Am ascultat utilizatorii noștri și peste treizeci de propuneri / modificări / corecții au fost implementate în noua versiune a programului.

Principalele noutăți ale ARCHLine.XP 2023:

1. Noul motor de randare realist
2. IFC 4 Import/Export
3. Comenzi și modalități de lucru optimizate
4. Plan de etaj mai curat cu propria reprezentare 2D care poate fi atribuită unui obiect 3D

Interfață

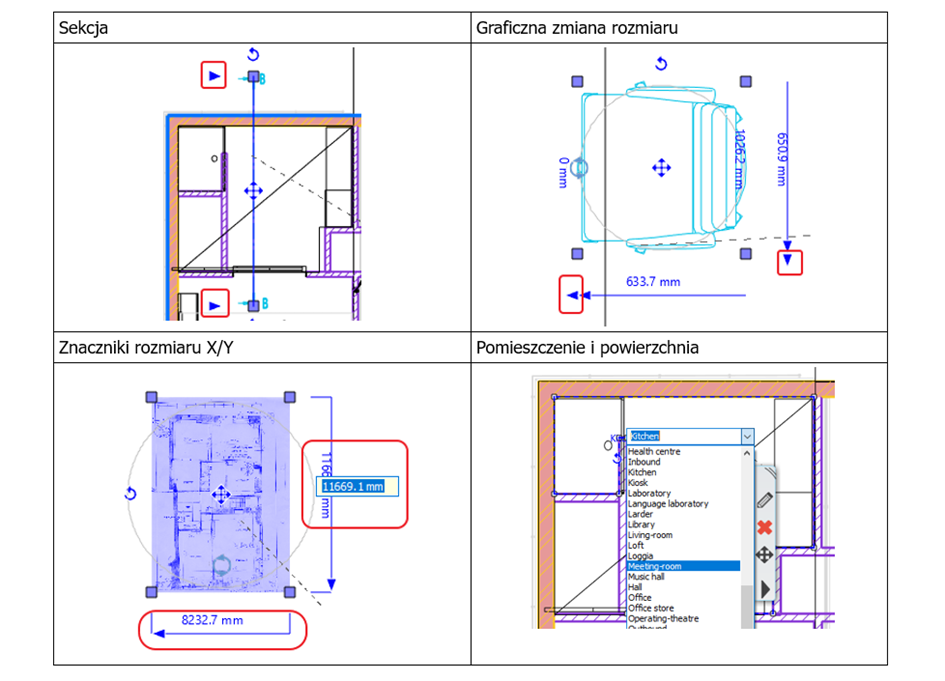

Noi puncte de control:

• Secțiune - Creați / reîmprospătați secțiunea cu un singur clic
• Redimensionarea grafică a unui obiect
• Imagine cu marcaj de editare X/Y
• Caseta listă "Cameră și zonă" vă permite să editați rapid numele camerei

Secțiunea

Redimensionarea grafică

Indicatori de mărime X/Y

Cameră și zonă

Actualizarea casetelor de dialog sau a altor formulare de instrumente în ARCHLine.XP:

• Aspectul uniform al casetei de dialog "Scări"
• Aspect uniform al casetei de dialog Proprietățile instrumentului Cameră și Suprafață

Comenzi optimizate și modul în care lucrați

Prezentare generală a familiei

O familie este un grup de elemente din bibliotecă care partajează un set comun de parametri, dar valorile atribuite parametrilor pot varia. Elementele dintr-o familie se numesc variante.

Scalarea grafică a obiectelor

Obiectele pot fi acum scalate grafic folosind săgețile albastre în direcțiile orizontală și verticală. Pe partea laterală apare o săgeată care este indicată printr-o săgeată de dimensiune numerică.

Poziționarea panoramei HDR

Poziționarea panoramică vă ajută să poziționați imaginea HDR în fundal.

Caracteristici arhitecturale

Înălțime pe două niveluri

Uneori, secțiunea transversală a podelei este împărțită datorită topografiei.
Puteți crea un nivel de diviziune în cadrul unei povești pentru a facilita relaționarea cu acea înălțime.

Armare

Noul instrument "Armare" vă permite să plasați forme de armătură predefinite sau armături personalizate pentru a consolida elemente din beton, cum ar fi stâlpi, grinzi și plăci.

Editarea geometriei scărilor

Fiecare dintre brațele scării poate fi extinsă, dacă este necesar, la editarea scărilor.

Animație de construcție

Animația de construcție descrie vizual secvența de construcție folosind cronologia programului. Această simulare oferă o reprezentare vizuală a etapelor de construcție a proiectului și este o completare perfectă a desenelor și programelor 2D. Facilitează înțelegerea proiectului. Rezultatul este o animație 3D cu clipuri scurte generate din perioade și selecții atribuite fazelor date ale proiectului.

"Cameră și suprafață" - lista de schimb

Puteți schimba liber ordinea datelor afișate pe marcajul camerei.

"Camera și suprafața" - schimbă numele camerei

Puteți modifica numele camerei din planul etajului din lista verticală din marcajul de cameră și zonă pe care îl plasați.

Funcționalitate îmbunătățită

Editați o curbă spline prin noduri de control sau puncte de ajustare.

Editarea unei spline cu noduri de control vă oferă mai mult control asupra modelării unui fragment mic decât editarea cu puncte de ajustare.

Vârfurile de control sunt indicate prin puncte violete, iar punctele sunt indicate prin puncte albastre.

Închiderea profilului perpendicular

Scopul comenzii este de a vă ajuta să desenați mai precis. Comanda completează polilinia cu o închidere perpendiculară.

Imbinarea peretilor – functionalitate noua

Dacă punctul final al unui perete cade în interiorul altui perete, programul creează automat o conexiune "T".

Kituri de dimensionare a pereților

Seturile pot fi create și activate în meniul panglică.

Comanda creare afișează o listă de seturi specificate de utilizator și prefabricate într-un nou meniu din panglică.

Crearea pereților cu dimensiuni

Un set de dimensiuni poate fi atribuit fiecărui perete. Este posibil să se stabilească ce tipuri de lanțuri dimensionale sunt generate. Opțiunea poate fi activată sau dezactivată.

Perspectivă în două puncte asupra planului etajului

Puteți crea o nouă vizualizare în perspectivă în 2D cu un câmp vizual orizontal, indicând spre două puncte.

Standardul IFC4

Acum ARCHLine.XP acceptă importul și exportul versiunilor IFC2x3 și IFC4.

Editor încorporat de format text îmbogățit (RTF)

ARCHLine.XP 2023 vă permite să importați text în format text îmbogățit (RTF).

Puteți importa documente RTF din Microsoft Word și multe alte procesoare de text.

Textul RTF importat își păstrează cea mai mare parte a formatării în ARCHLine.XP.

Caracteristici de imprimare - Modernizarea aspectului de imprimare

Gestionarea foilor a fost simplificată odată cu apariția casetei de dialog Proprietăți aspect. Parametrii importanți de proiectare pot fi setați direct folosind markerii din desen.

Etichetele noi vă ajută să editați direct:

- Scara de desen

- Scara arhitecturala

- Faza de proiect

- Model de umplere a peretelui

Noutati in domeniul functionalitatilor de design interior

Gestionarea variantelor de proiect în vizualizările 3D

Puteți afișa diferite variații ale vizibilității stratului în mai multe ferestre 3D, facilitând compararea diferitelor versiuni ale designului.

Fronturi mobilier (modul KBB) cu multe mânere

Fronturile mobilierului (uși, sertare) din modulul KBB pot avea acum mai multe mânere.

Previzualizarea surselor de lumină

O nouă comandă care arată toate sursele de lumină cu becuri galbene / negre, în funcție de faptul dacă sunt aprinse sau oprite. Dacă lampa conține mai multe surse de lumină, programul afișează numărul de surse de lumină. Făcând clic pe pictograma sursei de lumină, sunt disponibile funcții deja cunoscute:

- Ridicare: schimbați înălțimea sursei de lumină.

- Adăugați / editați sursa de lumină: în dialogul editorului sursei de lumină puteți schimba proprietățile sursei de lumină sau puteți adăuga o nouă sursă de lumină.

- Light on/off: sursa de lumină emite lumină în 3D sau nu.

- Intensitate: controlează luminozitatea.

- Arată lampa: afișează obiectul asociat sursei de lumină în 3D și 2D.

Lista obiectelor din proiect include acum surse de lumină

Comanda "Lista elementelor", deschisă din planul etajului, ne va arăta câte surse de lumină au fost plasate în proiect.

Comanda Găsire material

Selectarea tuturor elementelor care conțin un material dat.

Reprezentarea obiectelor 3D în 2D cu grupuri definite de utilizator

Puteți atribui cu ușurință diferite reprezentări 3D oricărui obiect 2D.

Avantajul este un plan de etaj mai clar. Utilizarea reprezentărilor schematice, simple în locul vizualizării reale de sus are ca rezultat un plan de etaj mai clar.
